Konfigurasi Inter-VLAN Dengan Switch Layer 3

 Inter-VLAN Switch Layer 3

Apa Itu Inter-VLAN Routing?

Inter VLAN routing merupakan proses mem-forward/meneruskan lalu lintas dari satu jaringan VLAN ke VLAN lain atau dengan kata lain mengubungkan host-host yang berada pada VLAN yang berbeda. Komputer dalam sebuah VLAN tidak dapat terhubung dengan komputer lain yang berbeda VLAN karena berada pada broadcast domain yang berbeda. Untuk menghubungkan VLAN yang berbeda tersebut, dibutuhkan perangkat layer 3 baik itu router atau switch layer 3. Persyaratan router yang dipakai untuk routing VLAN adalah router tersebut harus bisa dibuat trunking ke switch. Oleh karena itu, router yang digunakan untuk inter VLAN memiliki interface FastEthernet. Selain itu IOS (Internetworking Operating System) untuk router tersebut juga harus mendukung trunking.

 kali ini kita akan menggunakan switch L3 (layer 3). Inilah kerennya cisco, kalo switch yang lain bekerja pada layer 2, switch cisco dapat bekerja pada layer 3 dan menjalankan routing. Namun, meski untuk routing yang lebih luas lebih dianjurkan menggunakan router sesuai fungsinya.

Langkah-Langkah Konfigurasi:

1.) Siapkan perangkat-perangkat yang dibutuhkan, yaitu:

=> 8 buah PC

=> 2 buah switch

=> 1 Switch layer 3

=> Kabel Stright

=> Kabel cross over

Jika sudah di siapkan selanjutnya buat topologi seperti gambar di bawah ini.

Ket:

Network yang digunakan pada topologi jaringan tersebut yaitu 192.168.10.0/24. Kita akan beri nama TKJ1 pada interface VLAN10 dan nework 192.168.20.0/24 kita akan beri nama TKJ2 pada interface VLAN 20

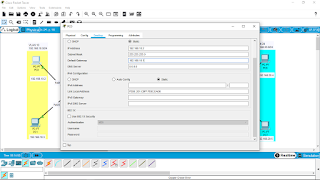

2.) Kemudian atur IP address pada setiap komputer. dengan cara klik pada salah satu PC,

Kemudian pilih Desktop pada menu bar diatas. Setelah itu masukkan IP sesuai network yang telah diatur.

IP untuk PC yang berada pada VLAN 10:

PC0

IP address = 192.168.10.2

Subnetmask = 255.255.255.0

Default Gateway = 192.168.10.1

PC1

IP address = 192.168.10.3

Subnetmask = 255.255.255.0

Default Gateway = 192.168.10.1

PC4

IP address = 192.168.10.4

Subnetmask = 255.255.255.0

Default Gateway = 192.168.10.1

PC5

IP address = 192.168.10.5

Subnetmask = 255.255.255.0

Default Gateway = 192.168.10.1

IP untuk PC yang berada pada VLAN 10:

PC2

IP address = 192.168.20.2

Subnetmask = 255.255.255.0

Default Gateway = 192.168.20.1

PC3

IP address = 192.168.20.3

Subnetmask = 255.255.255.0

Default Gateway = 192.168.20.1

PC6

IP address = 192.168.20.4

Subnetmask = 255.255.255.0

Default Gateway = 192.168.20.1

PC7

IP address = 192.168.20.5

Subnetmask = 255.255.255.0

Default Gateway = 192.168.20.1

3.) Kemudian konfigurasi pada switch0

Buat VLAN 10 dadn VLAN 20, lalu assign seperti biasa. jangan lupa mode-kan trunk untuk interface yang terhubung ke Multi Layer Switch atau Swtich Layer 3.

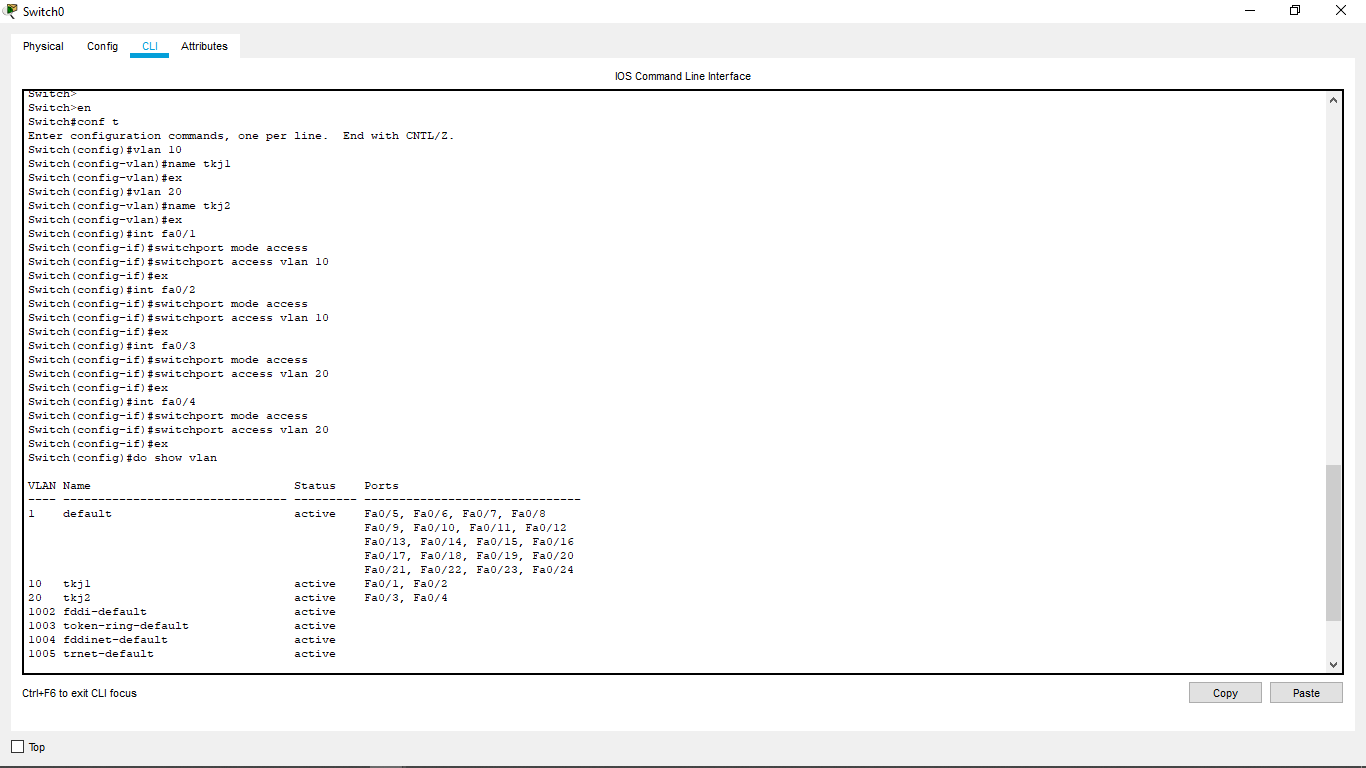

konfigurasi VLAN

Konfigurasi VLAN Trunking

Switch>en Switch#conf t Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#vlan 10 Switch(config-vlan)#name tkj1 Switch(config-vlan)#ex Switch(config)#vlan 20 Switch(config-vlan)#name tkj2 Switch(config-vlan)#ex Switch(config)#int fa0/1 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 10 Switch(config-if)#ex Switch(config)#int fa0/2 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 10 Switch(config-if)#ex Switch(config)#int fa0/3 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 20 Switch(config-if)#ex Switch(config)#int fa0/4 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 20 Switch(config-if)#ex Switch(config)#int fa0/24 Switch(config-if)#switchport mode trunk Switch(config-if)#

4.) Kemudian konfigurasi pada switch1

Buat VLAN 10 dadn VLAN 20, lalu assign seperti biasa. jangan lupa mode-kan trunk untuk interface yang terhubung ke Multi Layer Switch atau Swtich Layer 3.

Konfigurasi VLAN

Konfigurasi VLAN Trunking

Switch>en Switch#conf t Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#vlan 10 Switch(config-vlan)#name tkj1 Switch(config-vlan)#ex Switch(config)#vlan 20 Switch(config-vlan)#name tkj2 Switch(config-vlan)#ex Switch(config)#int fa0/1 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 10 Switch(config-if)#ex Switch(config)#int fa0/2 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 10 Switch(config-if)#ex Switch(config)#int fa0/3 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 20 Switch(config-if)#ex Switch(config)#int fa0/4 Switch(config-if)#switchport mode access Switch(config-if)#switchport access vlan 20 Switch(config-if)#ex Switch(config)#int fa0/24 Switch(config-if)#switchport mode trunk Switch(config-if)#

5.) Selanjutnya kita konfigurasi MLS-nya : Mode kan Trunk di interface yang terhubung ke switch

Switch#en Switch#conf t Enter configuration commands, one per line. End with CNTL/Z. Switch(config)#int fa0/1 Switch(config-if)#switchport trunk encapsulation dot1q Switch(config-if)#switchport mode trunk Switch(config-if)#ex Switch(config)#int fa0/2 Switch(config-if)#switchport trunk encapsulation dot1q Switch(config-if)#switchport mode trunk   Switch(config-if)# %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to down   %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to up   Switch(config-if)#ex

6.) Set IP routing agar bisa berfungsi sebagai layer 3:

Switch(config)#ip routing Switch(config)#

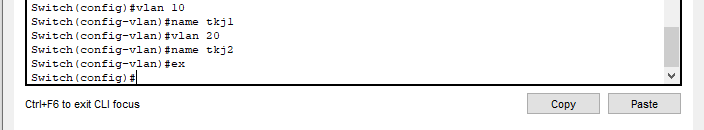

7.) Buat VLAN yang sesuai dengan di switch:

Switch(config)#vlan 10 Switch(config-vlan)#name tkj1 Switch(config-vlan)#ex Switch(config)#vlan 20 Switch(config-vlan)#name tkj2 Switch(config-vlan)#ex

8.) Set IP Address di interface VLAN yang nantinya digunakan untuk gateway PC-Client:

Switch(config)#int vlan 10 Switch(config-if)# %LINK-5-CHANGED: Interface Vlan10, changed state to up   %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan10, changed state to up   Switch(config-if)#no shutdown Switch(config-if)#ip add 192.168.10.1 255.255.255.0 Switch(config-if)#ex Switch(config)#int vlan 20 Switch(config-if)# %LINK-5-CHANGED: Interface Vlan20, changed state to up   %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan20, changed state to up   Switch(config-if)#no shutdown Switch(config-if)#ip add 192.168.20.1 255.255.255.0 Switch(config-if)#ex Switch(config)#

9.) Dan hasil konfigurasi di switch layer 3 menjadi seperti ini:

dilihat dari gambar tersebut untuk Fa0/1 dan Fa0/2 tidak ada karena digunakan untuk VLAN Trunking dan kita telah membuat VLAN 10 dan VLAN 20.

10.) Lakukan Pengujian PING dalam satu VLAN

11.) Lakukan pengujian PING yang berbeda VLAN

Sekian tutorial dari saya semoga bermanfaat, dan terimakasih telah berkunjung di blog saya dan jangan lupa kunjungi terus blog saya untuk mendapatkan informasi-informasi yang lebih bagus lagi dan lebih bermanfaat.......
